Betonkrebs: Erkennen, Vorbeugen und Bekämpfen

In der faszinierenden Welt des Bauens stolpert man über zahlreiche Begriffe und Phänomene, die zunächst kompliziert erscheinen mögen. Eines dieser Phänomene, das in den Tiefen des Bauwesens lauert, ist der sogenannte Betonkrebs. Aber was verbirgt sich genau dahinter? Hierbei handelt es sich um eine eine schädigende Reaktion, die durch die Interaktion von Alkali, meist aus dem Zement, und alkaliempfindlichen Gesteinen in der Gesteinskörnung entsteht. Das Ergebnis dieser Interaktion? Eine expansive Gesteinsreaktion, bekannt als AKR (Alkali-Kireselsäure-Reaktion).

Vielleicht haben Sie schon einmal von Fahrstreifen auf Fahrbahnen gehört, die aufgrund dieses Phänomens Risse zeigen. Die Gesteine, die sich in der Gesteinskörnung befinden, reagieren mit der Kieselsäure der Porenlösung, wobei der Gehalt des Alkali und der Zementgehalt eine entscheidende Rolle spielen. Dies führt zu einer Volumenzunahme, die wiederum zu Schäden in Fahrbahnen und anderen Betonstrukturen führen kann.

Die Herstellung von Beton selbst bietet viele Variablen, von denen jede, wie die Feuchtigkeitsklasse, sorgfältig berücksichtigt werden muss, um solche Reaktionen zu vermeiden. Dieser Artikel wird Sie auf eine Reise durch die Details dieses interessanten Phänomens mitnehmen und hoffentlich Licht in die dunklen Ecken des Betonkrebses bringen. Egal, ob Sie ein angehender Bauingenieur sind oder einfach nur neugierig auf die Welt des Bauens – hier finden Sie Antworten auf Ihre Fragen.

Definition von AKR

Betonkrebs ist ein Begriff, der in der Baubranche verwendet wird, um eine spezifische Art von schädigender chemischer Reaktion im Beton zu beschreiben. Diese Reaktion, offiziell als Alkali-Kieselsäule-Reaktion bekannt, tritt auf, wenn bestimmte Inhaltsstoffe im Beton – hauptsächlich Alkalien aus dem Baustoff und bestimmte Typen von Gesteinskörnungen – miteinander interagieren.

Das Ergebnis dieser Interaktion ist oft eine Volumenzunahme, die zu Schäden, Verformungen und letztlich zur Beeinträchtigung der strukturellen Integrität des Betons führen kann.

Besonders bei Betonfahrbahnen und Brücken kann dies schwerwiegende Folgen haben.

Wie entsteht AKR? Chemische Prozesse und Reaktionen

Der Betonkrebs beginnt auf mikroskopischer Ebene. Alkaliempfindliche Steine in der Gesteinskörnung können mit den Alkalien (hauptsächlich Natrium- und Kaliumoxide) aus dem Zement reagieren. Diese Reaktion geschieht in der Porenlösung des Betons, einer hochalkalischen Flüssigkeit, die den Raum zwischen den festen Bestandteilen des Betons ausfüllt.

Eine Schlüsselkomponente dieses Prozesses ist die Kieselsäure. Wenn bestimmte Gesteine, die empfindlich auf Alkali reagieren, mit der Kieselsäure in Kontakt kommen, bildet sich ein gelartiges Produkt. Dieses Gel kann Wasser aufnehmen und anschwellen. Dieses Anschwellen verursacht einen Druck innerhalb des Betons, der letztendlich zu Schäden führen kann.

Es gibt mehrere Faktoren, die diesen Prozess beeinflussen, darunter der Alkaligehalt des Zements, die Art der Gesteinskörnung, der Zementgehalt und die Feuchtigkeitsklasse. Feuchtigkeit spielt eine entscheidende Rolle, da sie das Anschwellen des Gels fördert und die schädigende Reaktion beschleunigt.

Nicht alle Gesteinskörnungen oder Baustoffe können diese Reaktion auslösen. Die Identifizierung potenziell reaktiver Kombinationen und die Anpassung der Betonmischung können dazu beitragen, das Risiko einer AKR zu minimieren.

Erkennen von AKR

Frühe Anzeichen und Symptome

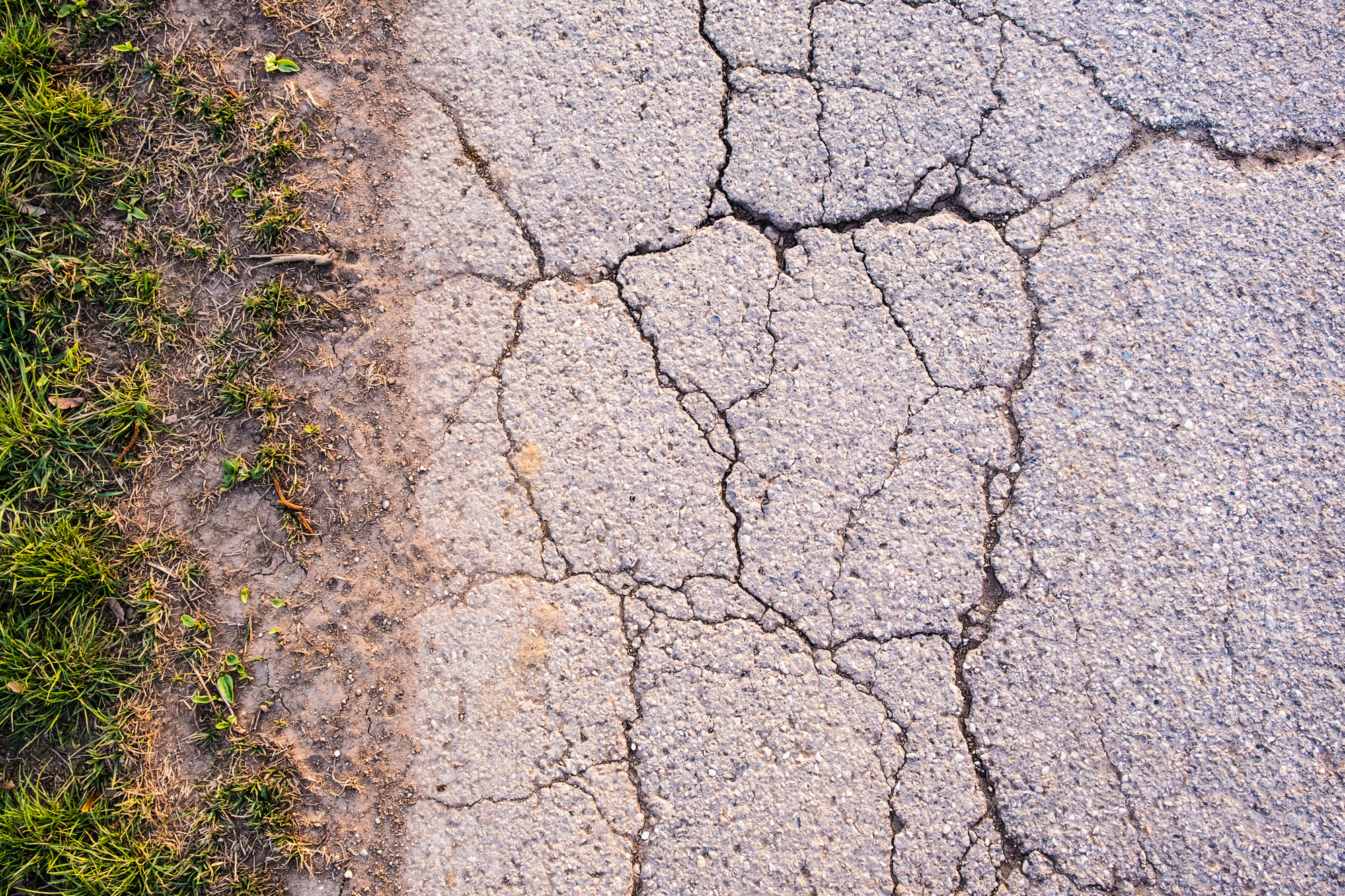

Das Erkennen einer Alkali-Kieselsäule-Reaktion in ihren Anfangsstadien kann entscheidend sein, um schwerwiegende strukturelle Probleme zu verhindern. Zu den frühen Anzeichen gehören oft feine, netzartige Risse an der Oberfläche des Betons, insbesondere in der Nähe von Gesteinskörnungen. Diese Schäden können sich mit der Zeit ausbreiten und zu breiteren, tieferen Rissen führen.

Ein weiteres Symptom ist das Ausblühen von weißlichen Salzablagerungen auf der Betonoberfläche, die durch die Reaktion freigesetzt werden. Bei Bauteilen wie Betonfahrbahnen kann es zudem zu einer ungleichmäßigen Hebung oder Absenkung von Abschnitten kommen, was auf eine Volumenzunahme durch AKR hinweisen kann.

Unterschiede zu anderen Betonschäden

Es ist entscheidend, eine AKR von anderen Betonschäden zu unterscheiden, da die Herangehensweise zur Reparatur oder Sanierung variieren kann. Während die netzartigen Risse ein charakteristisches Zeichen sind, können andere Schäden durch Setzung, Temperaturschwankungen oder Überlastung entstehen.

Ein wesentliches Unterscheidungsmerkmal ist das Vorhandensein des charakteristischen gelartigen Materials in den Rissen, das bei einer Alkali-Kieselsäule-Reaktion auftritt. Andere Betonschäden wie Frost-Tau-Wechsel oder Korrosion der Bewehrung haben eigene, unterscheidbare Muster und Symptome.

Diagnostische Verfahren und Untersuchungen

Um eine definitive Diagnose von AKR zu stellen, sind spezialisierte Untersuchungsmethoden erforderlich. Eines der gebräuchlichsten Verfahren ist die petrografische Analyse. Dabei werden Betonproben unter dem Mikroskop betrachtet, um das charakteristische gelartige Material und die Art der Gesteinskörnung zu identifizieren.

Weitere Untersuchungsmethoden sind die Durchführung von Bohrkernentnahmen aus dem betroffenen Beton und die chemische Analyse dieser Proben. Dies kann dazu beitragen, den Gehalt von Alkali und anderen chemischen Komponenten zu bestimmen, die an der Reaktion beteiligt sein könnten.

Zusätzlich können nicht-destruktive Prüfverfahren wie Ultraschallprüfungen genutzt werden, um den Zustand des Betons und das Ausmaß des Schadens zu bewerten. Diese Methoden liefern wertvolle Informationen über die Tiefe und Verteilung der Risse sowie über andere verborgene Anomalien im Beton.

Ursachen und Risikofaktoren

Verwendete Materialien und deren Einfluss

Die Entstehung einer Alkali-Kieselsäule-Reaktion kann maßgeblich durch die in der Betonherstellung verwendeten Materialien beeinflusst werden. Ein zentraler Auslöser der Reaktion ist der Kontakt von alkaliempfindlichen Steinen, die als Gesteinskörnung verwendet werden, mit der Alkaliporenlösung des Betons.

Diese Alkaliporenlösung entsteht durch den gelösten Alkali aus dem Baustoff. Wenn der Gehalt hoch ist und gleichzeitig eine alkaliempfindliche Gesteinskörnung verwendet wird, erhöht sich das Risiko einer AAR (Alkali-Aggregat-Reaktion), dem Hauptmechanismus hinter AKR.

Umweltfaktoren und ihre Rolle

Umweltfaktoren spielen ebenfalls eine entscheidende Rolle bei der Entstehung. Feuchtigkeit ist ein Schlüsselfaktor, da die Reaktion zwischen Alkali und Kieselsäure nur in Gegenwart von Wasser stattfindet. Beton, der regelmäßig Wasser ausgesetzt ist oder in einer Umgebung mit hoher Feuchtigkeitsklasse liegt, hat ein erhöhtes Risiko für die Entstehung von Betonkrebs. Temperaturschwankungen können ebenfalls das Risiko erhöhen, da sie zu einem erhöhten Feuchtigkeitsaufnahme- und Abgabeverhalten des Betons führen können.

Baupraktiken, die das Risiko erhöhen

Neben den Materialien und Umweltfaktoren können auch bestimmte Baupraktiken das Risiko von Betonkrebs erhöhen. Einige Praktiken, die zu Vorsicht mahnen:

• Übermäßiger Zementgehalt: Ein hoher Gehalt kann zu einer erhöhten Alkalikonzentration in der Porenlösung führen. Wenn dieser hohe Gehalt an Alkali auf alkaliempfindliche Steine trifft, wird das Risiko erhöht.
• Unzureichende Verdichtung: Ein nicht ausreichend verdichteter Beton kann mehr Feuchtigkeit aufnehmen, wodurch das Risiko für Betonkrebs steigt.
• Verwendung alkaliempfindlicher Gesteinskörnungen: Trotz des Wissens um das Risiko werden manchmal alkaliempfindliche Gesteinskörnungen verwendet, vor allem wenn sie regional verfügbar und kostengünstig sind.

Es ist daher entscheidend, bei der Herstellung und Verlegung von Beton bewährte Praktiken anzuwenden und die richtigen Materialien auszuwählen, um das Risiko von Betonkrebs zu minimieren.

Vorbeugung einer AKR

Betonkrebs ist ein schädigender Zustand, der zu erheblichen Strukturschäden führen kann. Die Vorbeugung ist daher wesentlich effizienter und wirtschaftlicher als die spätere Behandlung. Hier sind die besten Ansätze, um das Risiko zu minimieren.

Auswahl geeigneter Materialien

Die Verwendung geeigneter Materialien ist der erste Schritt zur Vorbeugung:

• Alkaliresistente Gesteinskörnungen: Wählen Sie Produkte, die keine alkaliempfindlichen Bestandteile enthalten. Durch Tests wie den Petrografischen Test kann die Alkali-Empfindlichkeit ermittelt werden.
• Zemente mit niedrigem Alkaligehalt: Ein Produkt mit niedrigem Gehalt an Alkali reduziert die Menge an gelösten Alkalien in der Porenlösung und verringert somit das Risiko einer schädigenden AAR.
• Verwendung von Zusatzstoffen: Einige Zusatzstoffe wie Flugasche oder Silikastaub können den Alkaligehalt in der Porenlösung reduzieren und die Reaktion verlangsamen.

Best Practices in der Betonherstellung

Die richtige Herstellung von Beton kann entscheidend sein:

• Optimaler Wasser-Zement-Wert: Ein zu hoher Wert kann die Porosität des Betons erhöhen, wodurch mehr Wasser eindringen kann. Ein optimaler Wert gewährleistet eine dichte Betonmatrix, die weniger anfällig für Feuchtigkeit und damit für Betonkrebs ist.
• Sorgfältige Verdichtung: Eine gründliche Verdichtung des Betons während des Gießens gewährleistet, dass keine Luftblasen oder -taschen zurückbleiben, die den Wasserfluss begünstigen könnten.
• Kontrollierte Nachbehandlung: Die Oberfläche des Betons sollte nach dem Gießen feucht gehalten werden, um ein gleichmäßiges Aushärten zu gewährleisten und Schäden zu vermeiden.

Schutzmaßnahmen und Imprägnierungen

Selbst der beste Beton kann von Umweltfaktoren beeinflusst werden. Hier kommen Schutzmaßnahmen ins Spiel:

• Wasserabweisende Imprägnierungen: Diese schaffen eine Barriere gegen eindringendes Wasser und reduzieren das Risiko von Betonkrebs.
• Oberflächenschutzsysteme: Diese können den Beton vor schädlichen Chemikalien, Salzen und anderen schädigenden Stoffen schützen, die Betonkrebs auslösen können.
• Regelmäßige Inspektionen: Eine regelmäßige Überprüfung auf frühe Anzeichen von Betonkrebs oder anderen Schäden ermöglicht eine frühzeitige Intervention und begrenzt potenzielle Schäden.

Durch diese präventiven Maßnahmen kann das Risiko von Betonkrebs erheblich verringert werden, was langfristig zu sichereren und langlebigeren Betonstrukturen führt.

Bekämpfung und Sanierung

Betonkrebs kann verheerende Auswirkungen auf Baustrukturen haben, wenn er nicht rechtzeitig erkannt und behandelt wird. Eine korrekte und zeitnahe Intervention ist daher entscheidend.

Frühzeitige Intervention und ihre Vorteile

Eine frühzeitige Erkennung und Intervention bei Anzeichen von Betonkrebs kann nicht nur Kosten sparen, sondern auch die Lebensdauer einer Struktur verlängern. Die Vorteile liegen klar auf der Hand:

• Geringere Sanierungskosten: Je früher die schädigende Reaktion gestoppt wird, desto weniger Bereich muss saniert oder ersetzt werden.
• Längere Lebensdauer: Eine schnelle Bekämpfung kann weitere Schäden verhindern und die Lebensdauer des betroffenen Bauwerks verlängern.
• Sicherheit: Frühzeitige Reparaturen reduzieren das Risiko von Strukturschäden und erhöhen die Sicherheit von Bauwerken.

Sanierungsmethoden und -techniken

Es gibt verschiedene Ansätze zur Sanierung von Betonkrebs:

• Entfernen und Ersetzen: Stark betroffene Bereiche können entfernt und durch neuen Beton ersetzt werden. Dabei muss darauf geachtet werden, dass der neue Beton mit dem alten kompatibel ist.
• Injektionstechniken: Risse können mit speziellen Harzen versiegelt werden, um das Eindringen von Wasser zu verhindern.
• Oberflächenschutz: Um weiteres Eindringen von Feuchtigkeit zu verhindern, können betroffene Bereiche mit wasserabweisenden Imprägnierungen behandelt werden.
• Anwendung von Inhibitoren: Chemische Inhibitoren können in den Beton eingebracht werden, um die schädigende AAR zu verlangsamen oder zu stoppen.

Fallbeispiele erfolgreicher Sanierungen

In zahlreichen Ländern wurden Brücken, Fahrbahnen und Gebäude, die von Betonkrebs betroffen waren, erfolgreich saniert. Ein Beispiel ist die Sanierung einer Fahrbahn in Deutschland, bei der schädigende Bereiche entfernt und mit alkaliarmem Beton ersetzt wurden. Ein weiteres Beispiel ist ein Hochhaus in Australien, bei dem Injektionstechniken verwendet wurden, um Risse zu versiegeln und die Fortsetzung der AKR zu verhindern.

Wirtschaftliche und strukturelle Auswirkungen

Die Auswirkungen von Betonkrebs reichen über die unmittelbaren Reparaturkosten hinaus und können weitreichende wirtschaftliche und strukturelle Folgen haben.

Kosten der Sanierung vs. Neubau

Die Sanierung von Betonkrebs kann teuer sein, besonders wenn sie spät durchgeführt wird. In einigen Fällen können die Kosten für die Sanierung nahe an die Kosten eines Neubaus heranreichen, insbesondere wenn umfangreiche Bauarbeiten erforderlich sind.

Langfristige Folgen unbehandelten Betonkrebses

Unbehandelter Betonkrebs kann zu erheblichen strukturellen Schäden führen, einschließlich Rissbildung, Abplatzungen und sogar strukturellem Versagen. Dies kann nicht nur die Sicherheit von Gebäuden und Infrastrukturen gefährden, sondern auch erhebliche wirtschaftliche Verluste verursachen.

Auswirkungen auf die Langlebigkeit von Bauwerken

Eine der Hauptauswirkungen von Betonkrebs ist die Verringerung der Lebensdauer von Bauwerken. Ein Bauwerk, das von dieser schädigenden Reaktion betroffen ist, kann wesentlich schneller abnutzen und Verschleißerscheinungen zeigen als ein nicht betroffenes Bauwerk. Dies kann zu höheren Wartungs- und Reparaturkosten sowie zu einem vorzeitigen Ersatzbedarf führen.

Zusammenfassung

Betonkrebs ist ein Phänomen, das sowohl Fachleuten als auch Laien ernsthafte Sorgen bereiten kann, besonders wenn man bedenkt, wie weit verbreitet Beton in unserer gebauten Umwelt ist. Doch Wissen ist Macht. Indem wir verstehen, was Betonkrebs verursacht, wie man ihn erkennt und welche Maßnahmen zur Vorbeugung und Sanierung getroffen werden können, sind wir besser gerüstet, um die Langlebigkeit und Sicherheit unserer Bauwerke zu gewährleisten. Ein proaktiver Ansatz, der auf fundiertem Wissen und bester Praxis basiert, kann uns helfen, diese Herausforderung erfolgreich zu bewältigen.
